1.設備主要功能
　　將一根或多根直管卷制成螺旋盤管，螺距可調。
　　2.設備構成
　　主要由基礎軌道系統、螺旋盤管主機、螺旋管立支撐料架、螺旋管水平出料料架、液壓系統、電控系統、模具等部分組成。
　　3.性能特點：
　　1）.設備能力：見參數表
　　2）.成圓直徑：*大4000mm（有特殊要求請提前告知）；
　　3）.盤管長度：10000mm（有特殊要求請提前告知）；
　　4）.主動輥轉速：0~8.875r/min，可調；
　　5).工作輥為四輥，變頻無*調速，可根據實際彎曲要求，調節主動輥轉速；
　　6).數字顯示工作輥升降位移，位移精度到達±0.1mm；
　　7).盤管的螺旋升角范圍為：0～20°；
　　9).盤管的直徑偏差為±3mm；
　　10).盤管的直線度偏差為每米不大于2mm，全長不大于6mm；
　　11）.此型號盤管機可按要求制作成雙向進料，實現正反向盤管。

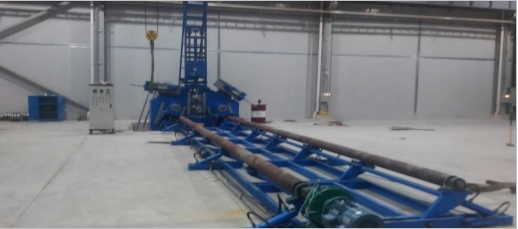

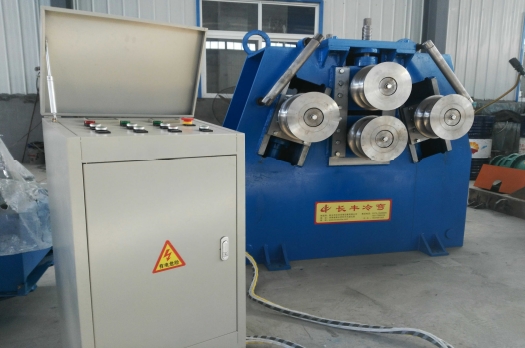

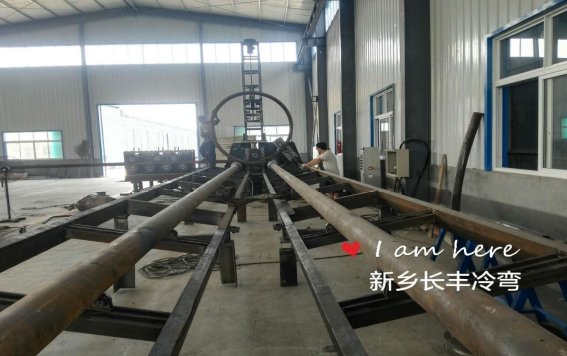

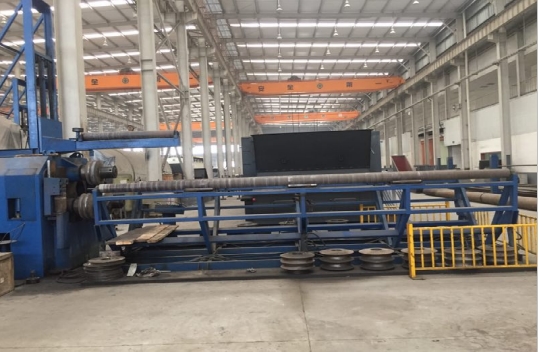

　　3.主機及工況圖

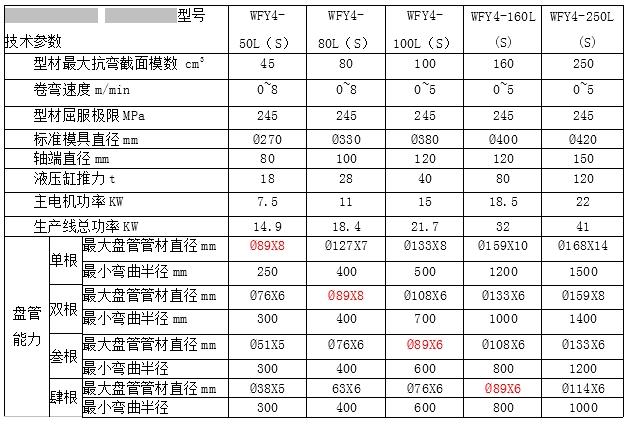

WFY4系列四輥盤管機參數
